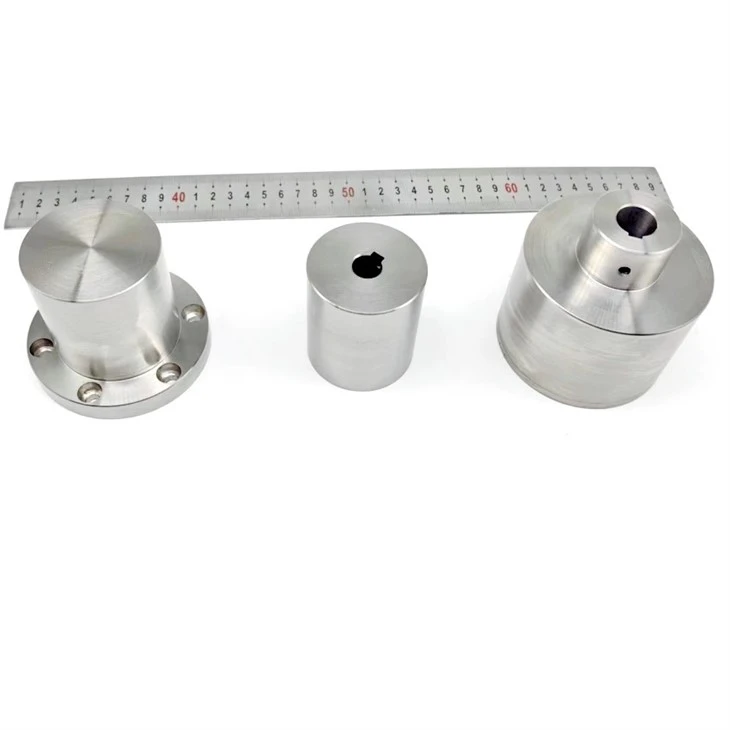

磁気カップリングは、外側磁気ロータ、内側磁気ロータ、絶縁カバーで構成されます。 外側の磁気ローターはモーターに接続され、外部に露出されます。 内部磁気ロータとポンプシャフトは一体化されており、ロータ全体はポンプハウジングとスペーサスリーブに収容され、伝達媒体に浸漬されています。
インナーローターとアウターローターの間にあるスペーサースリーブはポンプハウジングに固定されており、ポンプハウジングと隔離スリーブが相互に接続され完全に密閉されたチャンバーとなります。
インナーロータの外周面とアウターロータの内周面に磁石を周方向に沿って密に配置し、プッシュプル型の磁気回路を構成しています。
|
モデル番号。 |
定格トルク(N・m) |
内部カップリング |
外部カップリング |
スペーススリーブ |
|||||||||||||||||||
|
A(Φ) |
B |
C(Φ) |
D |
E |
F |
G |
シャフトピン |
H(Φ) |
I(Φ) |
J(Φ) |
K |
L |
M |
N |
O |
P(Φ) |
Q |
R(Φ) |
S(Φ) |
T |
U |
||
|
IPMC02-1LM00 |
1 |
28 |
- |
10 |
20 |
3 |
13 |
11.4 |
M5x12 |
35 |
48 |
10 |
28 |
44 |
- |
- |
M5 |
42 |
4-Φ4.5 |
30 |
52 |
6 |
6 |
|
IPMC02-3LM00 |
3 |
35 |
- |
10 |
26 |
3 |
18 |
11.4 |
M5x12 |
42 |
60 |
14 |
35 |
55 |
5 |
16.3 |
M5 |
50 |
4-Φ5.5 |
38 |
60 |
6 |
6 |
|
IPMC02-5LM00 |
5 |
42 |
- |
12 |
27 |
4 |
18 |
13.8 |
M6x16 |
49 |
72 |
16 |
33 |
63 |
5 |
18.3 |
M5 |
60 |
4-Φ6.6 |
44 |
74 |
8 |
8 |
|
IPMC02-10LM00 |
10 |
56 |
- |
12 |
30 |
4 |
20 |
13.8 |
M6x16 |
63 |
89 |
18 |
44 |
74 |
6 |
20.8 |
M6 |
75 |
4-Φ6.6 |
58 |
89 |
8 |
8 |
|
IPMC02-16LM00 |
16 |
56 |
- |
14 |
45 |
5 |
25 |
16.3 |
M6x16 |
63 |
89 |
198 |
59 |
89 |
6 |
20.8 |
M6 |
75 |
4-Φ6.6 |
58 |
89 |
8 |
8 |
|
IPMC02-20LM00 |
20 |
71 |
- |
16 |
48 |
5 |
20 |
18.3 |
M6x16 |
78 |
109 |
24 |
63 |
108 |
8 |
27.3 |
M8 |
100 |
6-Φ6.6 |
73 |
118 |
8 |
8 |
|
IPMC02-22LM00 |
22 |
88 |
- |
20 |
37 |
6 |
25 |
22.8 |
M8x20 |
97 |
122 |
24 |
52 |
92 |
8 |
27.3 |
M8 |
108 |
6-Φ6.6 |
91 |
122 |
8 |
8 |
|
IPMC02-30LM00 |
30 |
88 |
- |
20 |
50 |
6 |
25 |
22.8 |
M8x20 |
97 |
122 |
24 |
70 |
120 |
6 |
27.3 |
M8 |
108 |
6-Φ6.6 |
91 |
122 |
8 |
8 |
|
IPMC02-30LM01 |
30 |
56 |
- |
16 |
66 |
5 |
16 |
18.3 |
M6x16 |
66 |
110 |
20 |
85 |
120 |
10 |
22.8 |
M6 |
80 |
6-Φ6.6 |
60 |
110 |
12 |
6 |
|
IPMC02-40LM00 |
40 |
101 |
- |
25 |
50 |
8 |
35 |
28.3 |
M10x20 |
109 |
140 |
38 |
70.2 |
141 |
10 |
41.3 |
M10 |
126 |
6-Φ9.0 |
103 |
140 |
12 |
6 |
|
IPMC02-50LM00 |
50 |
101 |
- |
25 |
60 |
8 |
36 |
28.3 |
M10x20 |
109 |
140 |
38 |
75 |
125 |
10 |
41.3 |
M10 |
126 |
6-Φ9.0 |
103 |
140 |
12 |
6 |
|
IPMC02-65LM00 |
65 |
101 |
- |
25 |
75 |
8 |
45 |
28.3 |
M10x20 |
109 |
140 |
38 |
96 |
166 |
10 |
41.3 |
M10 |
126 |
6-Φ9.0 |
103 |
140 |
12 |
6 |
|
IPMC02-80LM00 |
80 |
141 |
- |
35 |
65 |
10 |
45 |
38.3 |
M12x25 |
152 |
180 |
42 |
83.5 |
143 |
12 |
45.3 |
M10 |
165 |
8-Φ9.0 |
145 |
180 |
12 |
6 |
|
IPMC02-120LM00 |
120 |
141 |
- |
35 |
60 |
10 |
47 |
38.3 |
M12x25 |
152 |
180 |
48 |
80 |
130 |
14 |
51.8 |
M10 |
165 |
8-Φ9.0 |
145 |
180 |
12 |
6 |
応用
これらのカップリングは、一方から他方へ機械動力を伝達し続けながら 2 つの領域を気密に分離できるため、相互汚染の防止が不可欠な用途に最適です。 例: 油圧部門、投与システム、コンプレッサー、滅菌器、工業用オーブン、バイオテクノロジー、海中機器、製薬産業、化学産業、食品産業、発電機およびミキサー。
動作原理
磁気カップリングは永久磁石が発生する力を利用して動作します。 外部電源は必要ありません。 これらは電磁石ではなく永久磁石です。
よくある質問
永久磁石カップリングの設計にはあなたの協力が必要です。
- どれくらいのトルク（力）を伝えたいですか？
- 作業速度はどれくらいですか?(速度またはRPM)
- 使用温度範囲はどれくらいですか?
- 格納容器シュラウドは必要ですか? 設計でどのような圧力差に対応したいと考えていますか?
- 寸法参考図
外部カップリング
1)。 シャフトサイズ
2)。 取付タイプ
- 止めネジとキー
- 圧縮（ねじ付きシャフト端）
- テーパーロック (一部のサイズでは利用できません)
3)。 最大。 外径
4)。 最大。 長さ
内部カップリング
1)。 シャフトサイズ
2)。 取付タイプ
- 止めネジとキー
- 圧縮（ねじ付きシャフト端）
- テーパーロック (一部のサイズでは利用できません)
3)。 最大。 長さ
